Projekt Sehkarte

Zugegeben, das Projekt hat nichts mit Amateurfunk zu tun, soll hier aber trotzdem Erwähnung finden. Es geht um eine "Sehkarte", die ich nachbauen möchte! Das erste Mal habe ich so eine Karte in Büsum in einer Passage entdeckt. Als Nord- und Ostseefan war ich natürlich extrem begeistert, die musste ich haben. Als ich dann aber gesehen hatte, dass das gute Stück über 1000.- € (in Worten Eintausend) kosten sollte, lies der Besitzwunsch extrem nach. Wieso nicht einfach selbst bauen?

Material

  • 2 Sehkarten gerollt, nicht geknickt (MapFox.de - Landkarten weltweit) südliche Nordsee und westliche Küste.

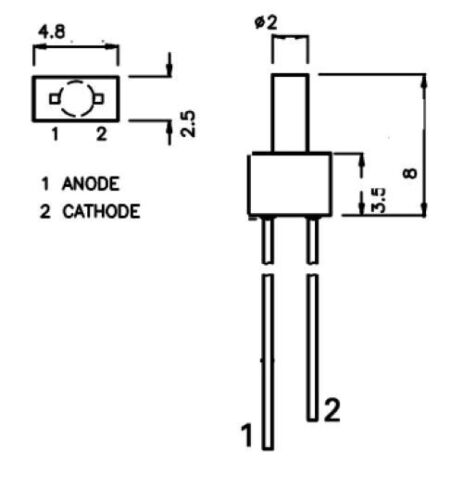

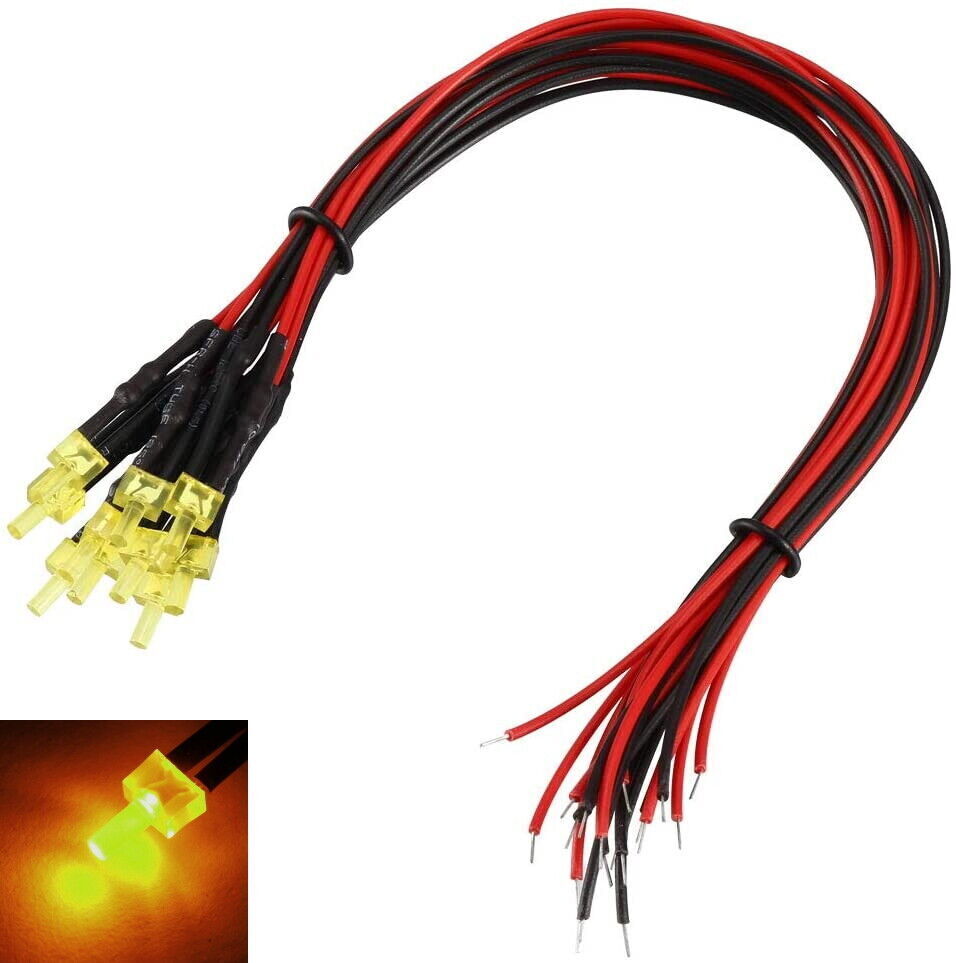

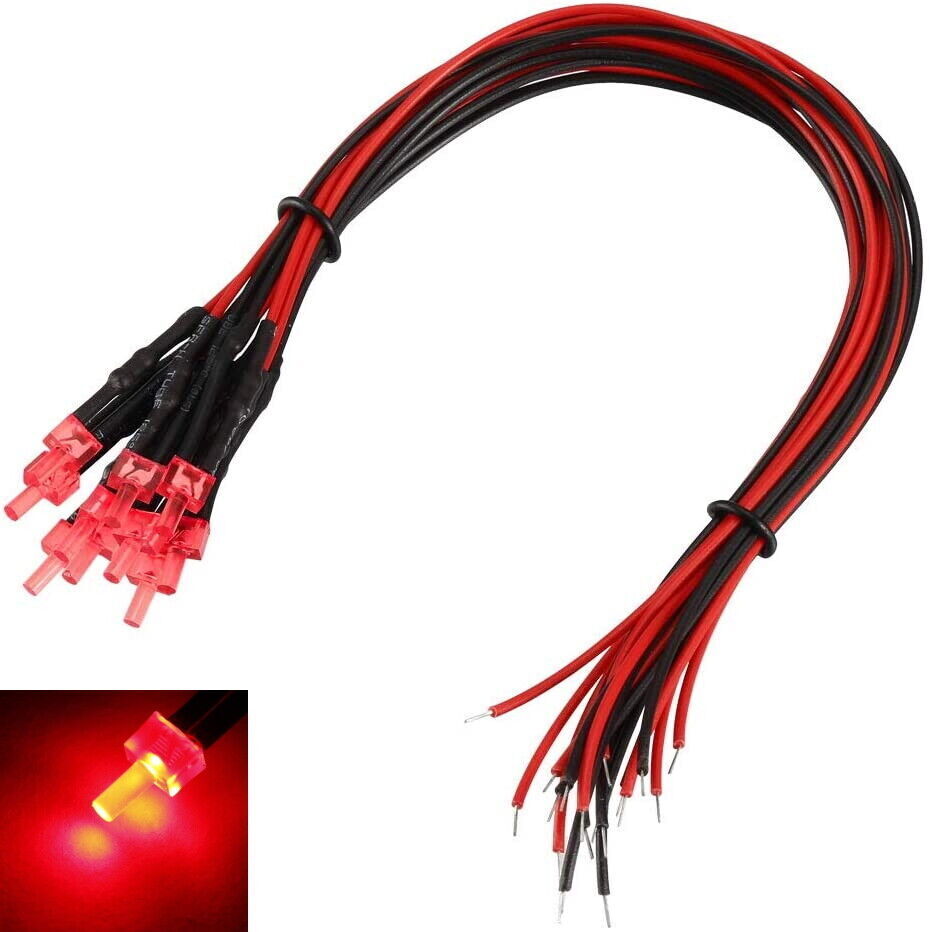

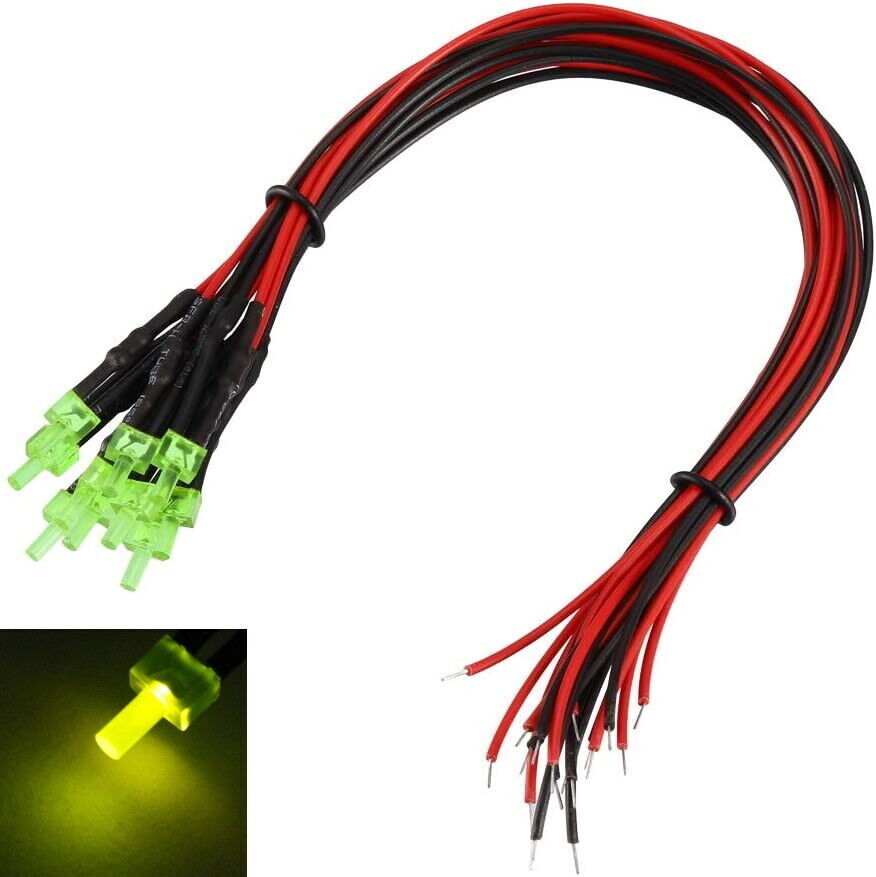

  • jeweils 10 verschiedene Pfosten LED (weiß, grün, rot und gelb) in 2mm und 3V mit eingebautem Vorwiderstand
  • 2 passende Bilderrahmen (50x70)
  • 2 x Sperrholz 4 mm (50x70)

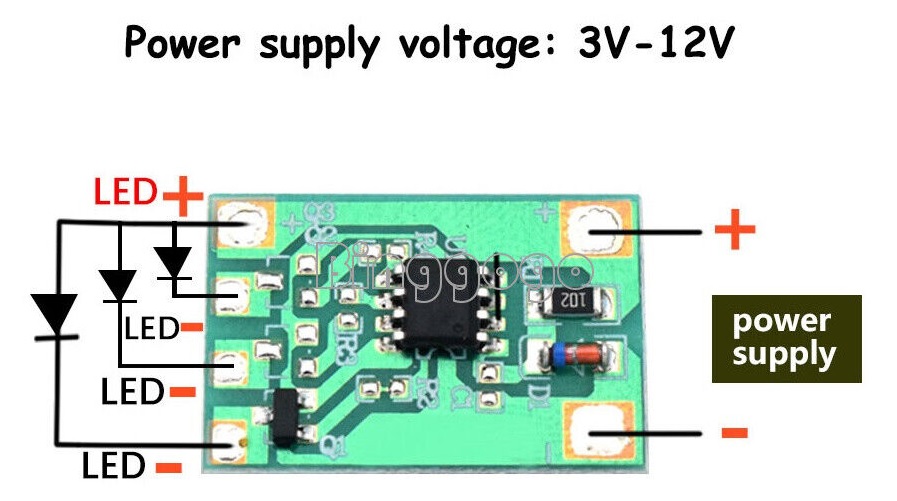

  • 5 x Automatic Dimmer Light Driver Module Lamp With Slow Flashing

Zunächst werden die beiden Sehkarten auf das Sperrholz geklebt.


Auszug aus der Sehkarte südliche Nordsee.

Dann werden die zu illuminierenden Objekte (Leuchttürme, Bojen, Richtfeuer usw.) gebohrt (2 mm)

In die gebohrten Löcher kommt jeweils eine farblich passende Pfosten LED, die andauernd leuchten (Bojen, Markierungen usw.)

Die LED für die Leuchttürme werden über die Dimmer Platine angesteuert.

Pro Platine können drei LED angesteuert werden, die unäbhängig voneinander langsam auf- bzw. abschwellen. Dabei ist mir die originale Blinkfolge der Leuchttürme nicht ganz so wichtig, sondern mehr der Lichteffekt. Hier im Video schön zu sehen.

Projekt startet im Herbst 2023!
